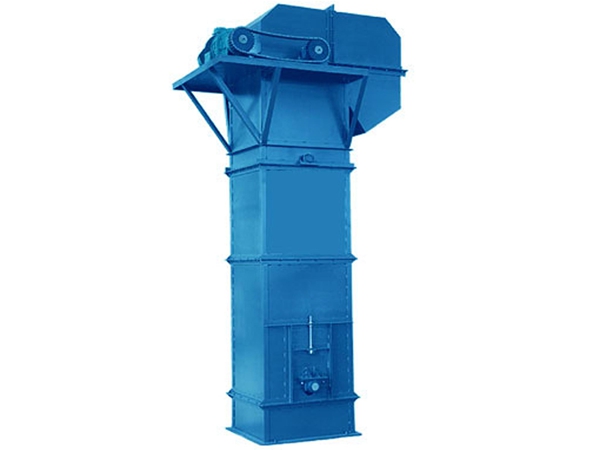

▌板鏈式提升機介紹 / introduction

    NE系列板鏈式提升機是我公司引進國外同類產品*技術開發的產品，在各工業*，這類輸送機廣泛用于輸送量較大的粉狀和小顆粒狀物料的提升。它適用于提升粉狀和小顆粒狀物料，如：水泥、煤粉、破碎后較細的礦石等。

    NE系列斗式提升機是從斗式提升機基礎上創新研究出的新型垂直提升設備。  NE系列板鏈式提升機共有九個基本型號：NE100、NE200、 NE300、 NE400、 NE500、 NE600、 NE700、NE800、 NE1000，每種型號可根據輸送物料的不同，選擇不同的提升速度，*大提升速度70m／min。另外，我公司還可根據用戶要求設計訂做各種規格斗式提升機。


▌板鏈式提升機特點 / The characteristics of

1.提升范圍廣。這類提升機對物料的種類、特性及塊度的要求少。不僅可提升粉狀、粒狀和塊狀物料，而且可提升磨逐性物料。物料及溫度≤250℃。

2.輸送能力大。該系列提升機具有NE15-NE800多種規格。提升量范圍為10-800m3/h。

3.驅動功率小。這類提升機采取流入喂料，重力誘導式卸料，且采用密集型布置的大容量料斗輸送，鏈速中等提升量大。物料提升時，幾乎無回料現象，因此驅動功率小，理論計算軸功率是環鏈提升機的25%-35%。

4.使用壽命長。提升機的喂料采取流入式，材料之間很少發生擠壓和碰撞現象，本機的設計保證物料在喂料、提升和卸料中不會撤落，這就防止了磨粒磨損，輸送鏈采用板鏈式高強度耐磨鏈條，延長了鏈條和鏈斗的使用壽命。根據國外同類產品在生產中長期的實踐表明，輸送鏈使用壽命超過5年。

5.提升高度高。該系列提升機鏈速中等，運行平穩，且采用板鏈式高強度耐磨鏈條，因此可達較高的提升高度（高達50m）。

6.密封性好，環境污染少。

7.運行可靠性好。*的設計原理，保證了整機運行的可靠性，無故障時間超過3萬小時。

8.操作、維修方便、易損件少。

9.機械尺寸小。與同等提升量的其它各種提升機相比，這種提升機的機械尺寸較小。

10.結構精度高。機殼經折邊、焊接、機剛性好，外觀漂亮。

11.使用成本低。

▌板鏈式提升機組成結構 / The structure

    NE板鏈式提升機由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。

1、運行部件──由料斗和套筒滾子鏈組成。

2、驅動裝置──由驅動平臺、驅動組合、傳動鏈組成。驅動組合通常由ZSY硬齒面減速機（或JZQ減速機）、YOX液力偶合器、Y系列電機、XWD減速機、電磁離合器（或手動離合器）組成。

3、驅動裝置分左裝和右裝兩種。分別與提升機左、右裝對應。

4、左裝：為人面對進料口，驅動裝置組合和傳動鏈輪在左側。

5、右裝：為人面對進料口，驅動裝置組合和傳動鏈輪在右側。

6、上部裝置──有上部機殼（安裝有軌道）、上罩、卸料口（裝有防回料板）、頭軸裝配、逆止器等部件。

    中部機殼──分為與上部裝置聯接的帶支撐中間節、帶檢視門中間節、標準中間節（均為2.5米高）和1米、1.5米高的非標準中間節，使得提升機能以0.5米一檔來獲得不同的高度。

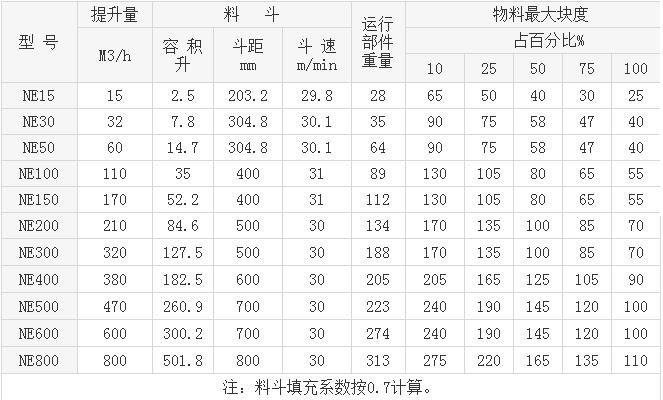

▌板鏈式提升機技術參數 / Technical parameters


▌板鏈式提升機動力配置/ Configuration

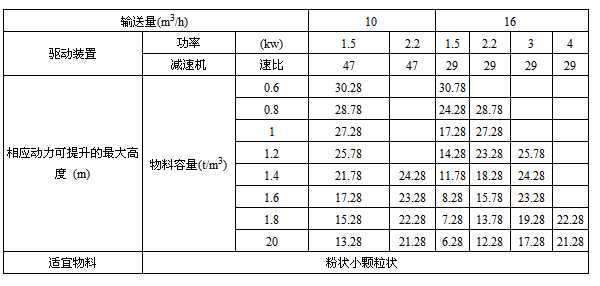

    NE15、NE30、NE50、NE150、NE200、NE300、NE400型提升機的*大提升量、*大提升高度及動力配備見表1、2、3、4、5、6、7、8。選擇NE500、NE600、NE800型提升機時，請與本公司技術部門聯系。

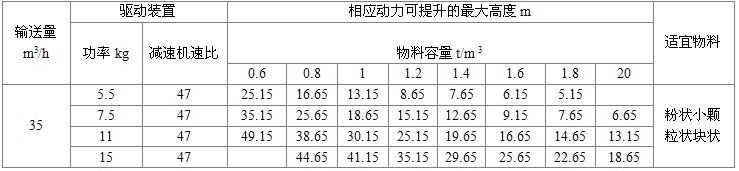

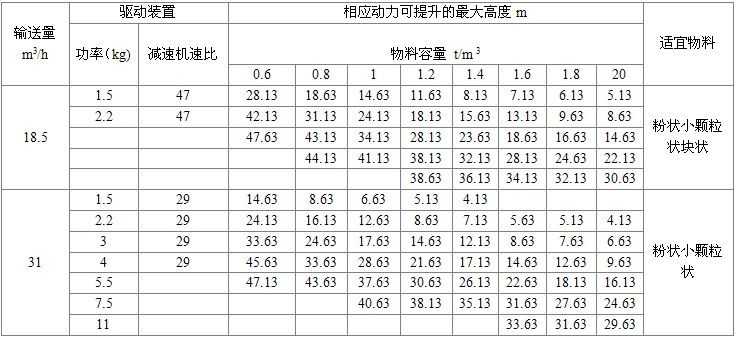

NE30型板鏈式提升機驅動裝置及*大提升高

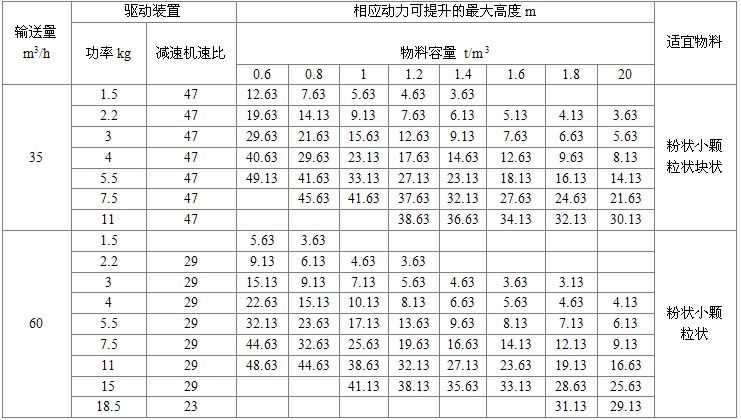

NE50型板鏈式提升機驅動裝置及*大提升高度

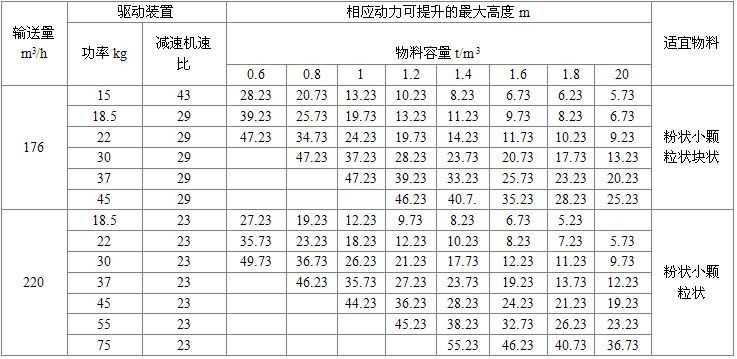

NE100型板鏈式提升機驅動裝置及*大提升高度

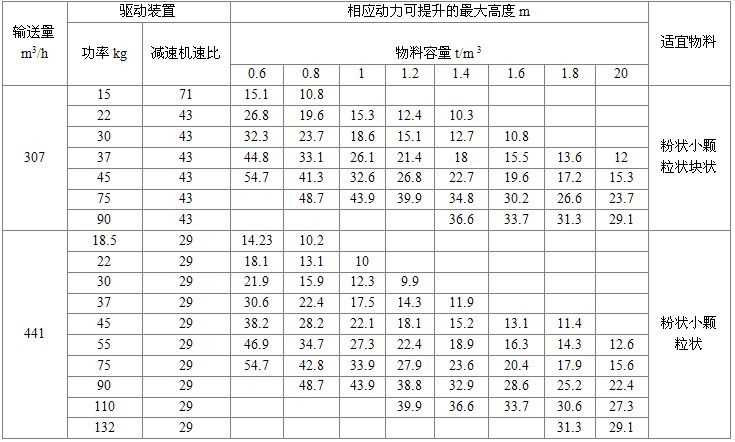

NE200型板鏈式提升機驅動裝置及*大提升高度

NE400型板鏈式提升機驅動裝置及*大提升高度
